Épaisseur (mm): 2
hauteur (mm): 292
largeur (mm): 52
longueur (mm): 40
Épaisseur (mm): 2
hauteur (mm): 390
largeur (mm): 52
longueur (mm): 40
Épaisseur (mm): 2
hauteur (mm): 492
largeur (mm): 52
longueur (mm): 40

Ancrage mur ah

SIMPSON STRONG-TIE
292 390 492

L'ancrage AH est préconisé pour renforcer les angles des murs à ossature bois soumis à des efforts de soulèvementmatière: acier galvaniséavantages :- ancrage de faible largeur utilisable sur montants d'ossature de largeur 45 mm- permet d'ancrer solidement le mur ossature bois au sol (préconisé en zone sismique)- renforce la connexion montant - lisse basse en empêchant le soulèvement du montantinstallation :- utiliser uniquement les fixations spécifiées pour chacune des configurations en resp [...]

Afficher plus

Références

Référence Libellé
292 390 492
Dispo. Prix HT

Ref. : 10527481

REF. FRN. : AH29050/2-FR

ANCRAGE MUR ACIER GALVA 40x292x52 + RONDELLES

 292 Sur commande Trouvez le chez votre adhérent

Ref. : 10527482

REF. FRN. : AH39050/2-FR

ANCRAGES MUR ACIER GALVA 40x390x52 + RONDELLES

 390 Sur commande Trouvez le chez votre adhérent

Ref. : 10527483

REF. FRN. : AH49050/2-FR

ANCRAGES MUR ACIER GALVA 40x492x52 + RONDELLES

 492 Sur commande Trouvez le chez votre adhérent
Référence Options Prix HT

ANCRAGE MUR ACIER GALVA 40x292x52 + RONDELLES

Ref. : 10527481

REF. FRN. : AH29050/2-FR

Sur commande
  • hauteur (mm) : 292
 Trouvez le chez votre adhérent

ANCRAGES MUR ACIER GALVA 40x390x52 + RONDELLES

Ref. : 10527482

REF. FRN. : AH39050/2-FR

Sur commande
  • hauteur (mm) : 390
 Trouvez le chez votre adhérent

ANCRAGES MUR ACIER GALVA 40x492x52 + RONDELLES

Ref. : 10527483

REF. FRN. : AH49050/2-FR

Sur commande
  • hauteur (mm) : 492
 Trouvez le chez votre adhérent

Description détaillée

Description

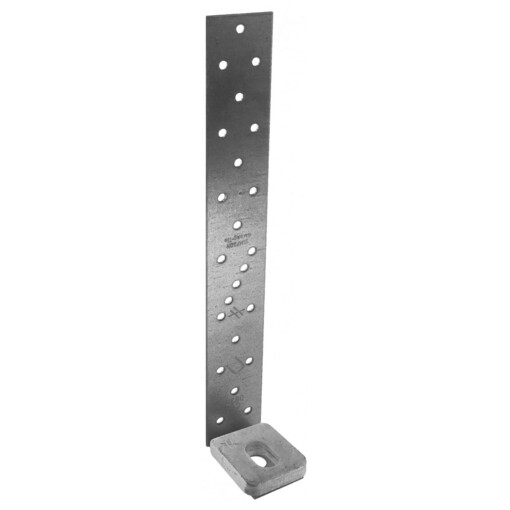

L'ancrage AH est préconisé pour renforcer les angles des murs à ossature bois soumis à des efforts de soulèvement
matière: acier galvanisé
avantages :
- ancrage de faible largeur utilisable sur montants d'ossature de largeur 45 mm
- permet d'ancrer solidement le mur ossature bois au sol (préconisé en zone sismique)

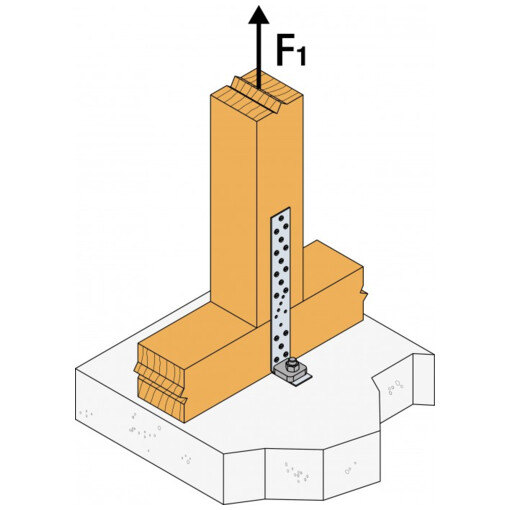

- renforce la connexion montant - lisse basse en empêchant le soulèvement du montant
installation :
- utiliser uniquement les fixations spécifiées pour chacune des configurations en respectant précisément les distances aux bords
- l'utilisation de la rondelle US40/50/10G est obligatoire pour garantir les efforts celle ci évite le dépliage de l'ancrage AH lors du soulèvement
préconisations d'emploi :

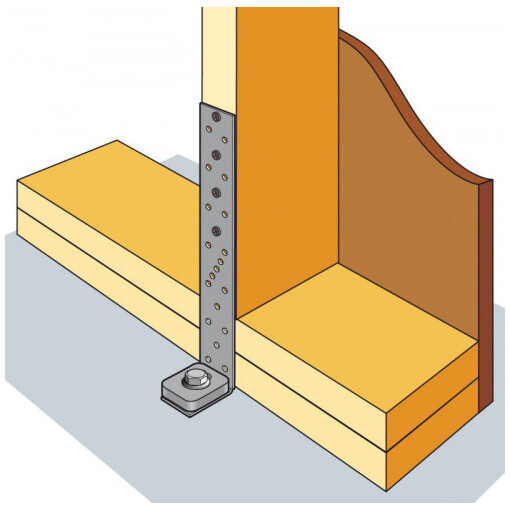

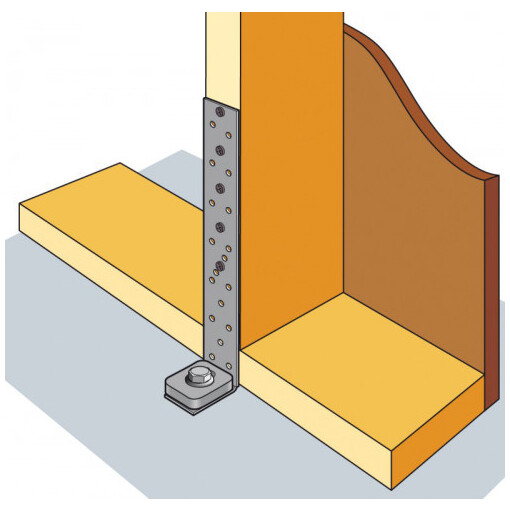

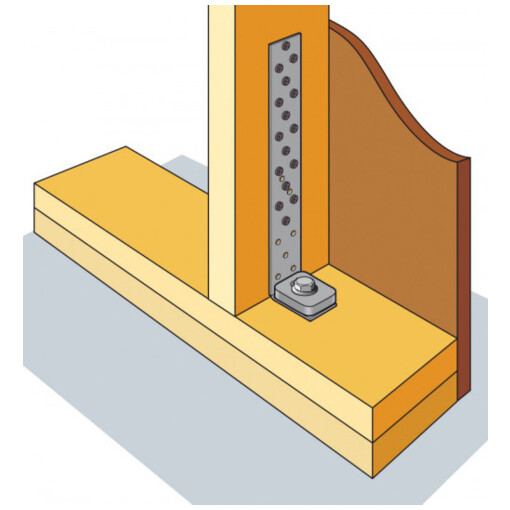

- l'utilisation d'ancrage AH est préconisée à l'extrémité de chaque mur ossature bois, au doublage des montants et au droit de chaque ouverture
perçage aile B : 23 Ø5
perçage aile C : 1 Ø13.

Caractéristiques

Épaisseur (mm) 2
largeur (mm) 52
longueur (mm) 40
